Характеристики USB- кабеля панелей - i серии

Спецификация USB - кабеля: HI-SPEED USB Revision 2.0 SHIELDED 24AWG

Примечание:

1. USB порт компьютера должен поддерживать стандарт USB2.0

2. Кабель USB должен иметь двухслойное экранирование: алюминиевая фольга и сетка из проводников.

Q02 1



3. Длина USB- кабеля не должна быть большой. 1 метр – это нормально.

4. Если использован настольный компьютер, кабель USB должен быть вставлен в порт на задней стороне корпуса, а не в передней, потому что кабель соединения между материнской платой и портом USB на передней стороне, обычно, выполнен не экранированным.

5. При загрузке проекта по USB, не соединяйте ПЛК с COM- портом панели или используйте загрузочный кабель RZCMT6100 панелей MT6000/8000 i серий для загрузки, чтобы защитить панель от возможного повреждения..
6. Если загрузка проекта не выполнилась, причиной может быть несовместимость драйвера USB. Используйте другой компьютер или проверьте правильность установки драйвера на ПК, как показано на рисунках внизу..

FAQ 01 Q02 2

Как подключить панель Weintek к ПЛК Siemens S7-300/ET200S (Ethernet)

Руководство по соединению с ПЛК

Siemens S7-300/ET200S (Ethernet)

Поддерживаемые серии:: Siemens S7-300 Ethernet Series PLC, модуль Ethernet CP-

343-1, CPU315-2 PN/DP, CPU317-2 PN/DP, CPU319-3 PN/DP и ET200S.

Website: https://www.siemens.com/entry/cc/en/

Настройки панели (HMI):

ПараметрыРекомендуемые значенияВариантыПримечания
Тип ПЛКSIEMENS S7-300/ET200S (Ethernet)
ИнтерфейсEthernet
Номер порта102
Номер станции ПЛК10-31


Адреса устройств:

Bit/WordТип
устройства
ФорматДиапазонОписание
BIDDDDo0 ~ 40957Input (I)
BQDDDDo0 ~ 40957Output (O)
BMDDDDo0 ~ 40957Bit Memory
BDBnBitFFFFDDDDo0 ~ 409699997
BDB0Bit-DB99BitDDDDDo0 ~ 655327Data Register Bit
WIWDDDD0 ~ 4095Input (I)
WQWDDDD0 ~ 4095Output (O)
WMWDDDD0 ~ 4095Bit Memory
DWMDDDDD0 ~ 4094Bit Memory Double Word
WDBnFFFFDDDD0 ~ 40969999Data Register (должен
быть четным)
DWDBDnFFFFDDDD0 ~ 40969999Data Register Double Word (должен быть
кратным 4)
WDBn_StringFFFFDDDD0 ~ 40969999
DWDBDn_StringFFFFDDDD0 ~ 40969999
WDB0 ~ DB99DDDDD0 ~ 65532Data Register (должен
быть четным)
ByteMBDDDD0 ~ 4095Bit Memory Byte
ByteDBBnFFFFDDDD0 ~ 40969999Data Register Byte

- Двойные слова и значения с плавающей запятой должны использовать тип устройства –
DBDn.

Как импортировать Тэги:

Программа «SIEMENS STEP 7» позволяет создавать файлы тэгов определяемых
пользователем (*.dif и *.AWL) и импортировать эти файлы в:
EasyBuilder8000/EasyBuilderPro -> System Parameter Settings.
Далее описан порядок создания и импортафайлов этих двух типов:

1. Создание файла «*.dif»

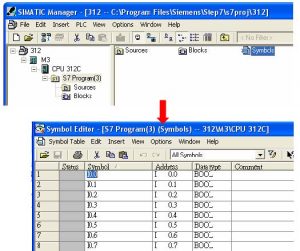

a、 В “Symbols” создайте тэг определяемый пользователем (user-defined tag:

Siemens S7 300 ET200S Ethernet img 1

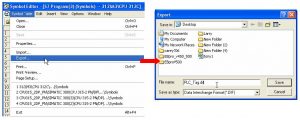

b、 Нажмите Export , чтобы экспортировать редактированный файл и нажмите Save.

Siemens S7 300 ET200S Ethernet img 1Siemens S7 300 ET200S Ethernet img 2

2. Создание файла «*.AWF»
a、 В Blocks создайте элементы (items), как показано ниже:

Siemens S7 300 ET200S Ethernet img 3

b、 Откройте: LAD/STL, FBD – Programming S7 Blocks, нажмите File -> Generate
Source.

Siemens S7 300 ET200S Ethernet img 4

c、 Выберите Sources в качестве пути сохранения, укажите имя файла и нажмите OK.

Siemens S7 300 ET200S Ethernet img 5

d、 Выберите объекты для экспорта и нажмите OK.

Siemens S7 300 ET200S Ethernet img 6

e、 В Sources должны быть имена сохраняемых файлов. Выберите Export Source
чтобы создать файл « *.AWL».

Siemens S7 300 ET200S Ethernet img 7

Созданные файлы « *.dif» и «.AWL» могут быть импортированы в
EasyBuilder8000/EasyBuilderPro > System Parameter Settings, нажатием кнопки
Import Tag.

Siemens S7 300 ET200S Ethernet img 8

Информация о Тэгах успешно импортирована:

Siemens S7 300 ET200S Ethernet img 9

Схемы соединений:
Прямое соединение (перекрестный кабель - crossover):

HMI RJ45 папаЦвет проводаПЛК RJ45 папа
1 TX+Белый / Оранжевый3 RX+
2 TX-Оранжевый6 RX-
3 RX+Белый /Зеленый1 TX+
4 BD4+Голубой4 BD4+
5 BD4-Белый/Голубой5 BD4-
6 RX-Зеленый2 TX-
7 BD3+Белый/Коричневый7 BD3+
8 BD3-Коричневый8 BD3-
Siemens S7 300 ET200S Ethernet img 10 Siemens S7 300 ET200S Ethernet img 10

Соединение через коммутатор:

HMI RJ45 папаЦвет проводаПЛК RJ45 папа
1 TX+Белый / Оранжевый1 TX+
2 TX-Оранжевый2 TX-
3 RX+Белый /Зеленый3 RX+
4 BD4+Голубой4 BD4+
5 BD4-Белый/Голубой5 BD4-
6 RX-Зеленый6 RX-
7 BD3+Белый/Коричневый7 BD3+
8 BD3-Коричневый8 BD3-
Siemens S7 300 ET200S Ethernet img 10 Siemens S7 300 ET200S Ethernet img 10

Версия драйвера:

ВерсияДатаОписание
V2.10May/21/2011Добавлены регистры:
MB & DBBn

Версия драйвера:

Установка пароля на Выгрузку/Загрузку проекта панелей MT6000/8000

Панели серий MT6000/8000 обеспечивают надежную защиту при помощи пароля (password protection). При изготовлении панели устанавливают первичный пароль 111111. Пользователь может установить свой собственный пароль следующим образом:

1. Нажмите на иконку “<” в нижнем правом углу экрана, откроется панель системных настроек (system setting). Нажмите на иконку “Setting”, всплывет окно с запросом на ввод пароля пользователя.



faq14 1

2. Введите пароль. По умолчанию “111111”. Click “OK” and the “System Settings” window shows up.

faq14 2

3. Перейдите к закладке “Security”, в которой находятся четыре вида паролей и их можно изменять, как показано на рисунке внизу:

faq14 3

Local Password – Местный пароль

Пароль необходим для входа в режим настройки системных параметров - “System Settings”;

UploadPassword – Пароль для выгрузки

Пароль необходим для выгрузки проекта;

Download Password – Пароль для загрузки

Пароль необходим для загрузки проекта;

Upload (History) Password - Пароль для выгрузки архивов

Пароль необходим для выгрузки файлов архивов данных и событий (data / event log file);

4. При выборе “Upload Password” всплывет диалоговое окно. Введите новый пароль дважды. Сравните (Comparing) два пароля, если они одинаковые, появится сообщение “Password match” – Пароли одинаковые. Иначе, появится сообщение “Password NOT match !” message will show up. Нажмите “OK”, чтобы завершить действие.

faq14 4

Нажмите “Apply”, чтобы активировать новый пароль. В следующий раз, когда пользователь захочет выгрузить проект, он должен будет ввести новый пароль.

Все четыре вида паролей могут быть модифицированы таким же способом.

Убедитесь в том, что Вы ввели корректный пароль для работы панелей MT6000/MT8000. EasyBuilder Pro будет использовать тот же самый пароль для выгрузки/загрузки проекта.

Удаленное соединение панели MT8000 с iPhone

1. Настройте функцию VNC в панели MT8000, как описано в ЧЗВ «Как использовать VNC сервер» на сайте www: weintek.com Или в FAQ на сайте изготовителя: ftp://ftp.weintek.com/MT8000/eng/FAQ/FAQ_28_How_to_use_VNC_server.pdf 2 Откройте App Store faq35 1 и найдите “VNC”. Далее найдите и установите “Mocha VNC Lite” faq35 2 3. В «Mocha VNC Lite» установите IP адрес панели, Пароль, TCP порт = 5900. Нажмите “Connect” и пользователь может управлять панелью при помощи iPhone. faq35 31

Рабочая температура панелей?

Диапазон рабочей температуры панелей MT6000/8000 HMI от 0° до 45°C (32°~113°F). Если панель находится в среде с температурой ниже 0°C или выше допустимой, пластмасса может расшириться на жаре или сжаться на холоде. Когда панель неожиданно испытывает большие изменения температуры encounters, пластик корпуса панели (лицевая рамка и задняя крышка) могут деформироваться. Деформация лицевой рамки приведет к отказу сенсорного экрана, так как сенсорный экран приклеен к лицевой рамке и может быть тоже.

Поэтому мы категорически рекомендуем пользователям поддерживать температуру, установив нагреватель в шкафу с панелью при температуре 0°C или установить кондиционер/вентилятор для отвода тепла при температуре свыше 45°C.

Порты TCP панели MT8000

Список портов MT8000 приведен ниже.

  • Remote HMI TCP port = 8000 (Порт удаленного управления панелью)
faq34 1
  • Загрузка проекта через маршрутизатор (router) MT8000 Project download TCP port = 20248 (Порт загрузки проекта) При необходимости загрузки проекта через Internet, убедитесь, сначала, в том, что Ваш маршрутизатор поддерживает виртуальный сервер или переадресацию порта (forwarding).
faq34 2
  • VNC Viewer TCP port = 5900 (Порт для программы просмотра VNC)
  • https VNC, Java (Порты для работы с VNC, Java) TCP port = 80 TCP port = 5800
  • Ethernet Pass-Thru TCP port = 2000 (Проходной порт)

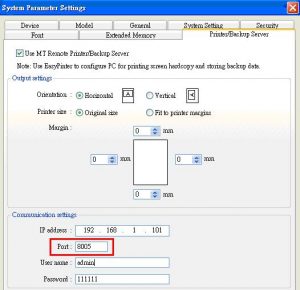

  • Printer Server TCP port = 8005 (Порт сервера печати)
faq34 3
  • Modbus TCP/IP порт = 502
faq34 4

Пользовательский стартовый экран панелей i-серии

Сенсорные панели версии «i» разрешают пользователю создаватьuser свой собственный стартовый экран (startup screen), содержащий, например, логотип компании и т. п.. Для использования этой возможности проделайте следующие шаги:

Примечание: Эту функцию поддерживают только панели серии «i».

1. Версия фирменного программного обеспечения панели должна быть: 20090415 или новее :

Q04 1

2. Версия программы EasyBuilder8000 должна быть: V3.20 2009.07.30 или новее:
Q04 2

3. Запустите программу Project Manager program, нажмите кнопку “Download”:

Q04 3

4. При открытии окна “Download”, выберите “Startup screen”, и Нажмите кнопку “Browse…”. Выберите изображение, которое Вы хотите использовать в качестве стартового экрана панели.

Q04 4

5. Нажмите кнопку “Download”. После загрузки, сделайте рестарт панели. Стартовый экран будет
уже с измененным пользователем изображением.

Q04 5

Обновление имиджа ОС панелей MT8000/6000

Имидж Операционной Системы (ОС) панелей MT8000/6000 версии 20081013 и новее, поддерживает использование USB-диска или SD-карты для обновления имиджа ОС.

Процесс обновления (Upgrade) подобен загрузке проекта в панель. В примере показано, как обновить имидж ОС при помощи USB-диска. 1. Найдите соответствующий файл имиджа ОС для MT8000/6000 и скопируйте его на USB-диск. (Как показано на рисунке 1). Например, скопируйте его в предварительно созданную папку «001». Q07 1

<< Рисунок 1 >>

2. Вставьте USB-диск в USB порт MT8000/6000. 3. Переместите курсор в нижний левый угол экрана. Появится кнопка “<” (как показано на рисунке 2), нажмите на неё, чтобы открыть панель системных настроек (как показано на рисунке 3). Q07 2

<< Рисунок 2 >>

Q07 3

<< Рисунок 3>>

4. Нажмите кнопку setup, всплывет окно для ввода пароля (как показано на рисунке 4). 1 << Рисунок 4 >> 5. Введите пароль (пароль по умолчанию: 111111), всплывет окно системных настроек “System settings”. Выберите закладку “Upgrade firmware” - обновить (как показано на рисунке 5). 9 << Рисунок 5 >> 6. Нажмите кнопку “Upgrade firmware” button, a “Pick a Directory” popup window will show up (как показано на рисунке 6). Q076 << Рисунок 6 >> 7. Откройте папку «usbdisk», выберите папку «001»,затем нажмите кнопку “OK”. 8. Начнется обновление имиджа ОС. Процесс занимает несколько минут. Состояние процесса отражается в окне (как показано на рисунке 7). Q07 7 << Рисунок 7 >> 9. После окончания обновления ОС, система автоматически рестартует; рекомендуется после этого сделать калибровку сенсорного экрана.

Как использовать VNC сервер?

1. В системных настройках активируйте VNC-сервер, для этого в закладке «VNC server» нажмите «Start VNC» и установите пароль на вход в VNC (login).

faq280 1

2. Установите на компьютере Java для Internet Explorer или установите «VNC viewer».

Java web site: https://java.com

VNC viewer: ftp://ftp.weintek.com/MT8000/utility/vnc-4_1_2-x86_win32_viewer.zip

VNC viewer для Pocket PC:

ftp://ftp.weintek.com/MT8000/utility/zoomVNC.CAB

https://zoomvnc.com/

3. Выполните «IE» и введите IP адрес панели: https://192.168.1.28 (например)

faq28 2

Или запустите «VNC viewer», и введите IP адрес панели и пароль.

faq28 3

Примечание:

(1) Возможен вход в VNC только одного пользователя одновременно.
(2) Панель будет отключать соединение с VNC, если никаких операций не будет произведено в течении одного часа.

Загрузка / Выгрузка проекта с USB-накопителя.

[Загрузка проекта - Download]

Шаг1. Вставьте USB-накопитель в порт компьютера.

Шаг2. В EB8000, перейдите > [Tools] / [Build Data for USB Disk or CF card Download…]

faq13 1

Шаг 3. Присвойте имя папки или нажмите [Browse] для сохранения проекта, затем нажмите [Build]

faq13 2

Шаг 4. После сохранения проекта в USB-накопителе, появится сообщение об успешном завершении.

faq13 3

Шаг 5. Вставьте USB-накопителе в порт панели, появится диалоговое окно «Download/Upload», нажмите [Download].

faq13 4

Шаг 6. Введите пароль для загрузки и нажмите [OK]

faq13 5

Шаг 7. Выберите «usb disk» -> нажмите папку «usb» -> нажмите [OK], чтобы загрузить проект

faq13 6

Шаг 8. Загрузка файлов проекта...

faq13 7

Шаг 9. После успешного завершения загрузки, проект будет отображен на экране панели оператора.

faq13 8

[Выгрузка проекта - Upload]

Шаг 1. Вставьте USB Disk в порт панели, появится диалоговое окно «Download/Upload», нажмите [Upload].

faq13 9

Шаг 2. Введите пароль на выгрузку и нажмите [OK]

faq13 10

Шаг 3. Выберите «usb disk» -> нажмите на папку «usb», чтобы сохранить файл в этой папке -> нажмите [OK]. Чтобы выгрузить проект.

faq13 11

Шаг 4. Выгрузка файлов проекта...

faq13 12

Шаг 5. Вставьте USB Disk в компьютер, перейдите к «001» и добавьте суффикс “xob” к «mt8000».

faq13 13

Шаг 6. Перейдите в EasyBuilder Pro -> Tools -> Decompiles...

faq13 14

Шаг 7. Выберите «mt8000.xob» в «USB disk» и нажмите [Decompile] – Декомпилировать.

faq13 15

Шаг 8. После успешной декомпиляции, нажмите «exit» и откройте фал «.mtp» в «USB disk».

faq13 16

Шаг 9. Конец процедуры выгрузки.

Как активировать / отключить панель системных настроек

EasyBuilder Pro поддерживает функцию активирования/отключения панели системных настроек (enable/disable system setting bar) с использованием системного тэга [LB-9020] или с использованием переключателя [DIP Switch 2] для управления этой функцией.

При использовании [LB-9020] для управления панелью системных настроек, если LB-9020 в состоянии «ON», панель отображается, а состояние «OFF»прячет панель системных настроек.

При переводе переключателя [DIP Switch 2] в состояние «ON», панель системных настроек отключается, а когда [DIP Switch 2] в состоянии «OFF», панель системных настроек можно использовать. Пользователь должен рестартовать панель, чтобы активировать / отключить эту функцию.

faq30 1

Примечание:

[LB-9020] - доступно для панелей серий MT6000/8000 T, X, i.

[DIP Switch 2] - есть у панелей серий MT6000/8000i и XV2.

Замена батарейки в панелях серий «Х» и «i»

В панелях серий MT-600X / MT8000X / MT8000i используются литиевые батарейки типа CR2032 для поддержания работы часов реального времени (RTC) running.

Спецификация батарейки: CR2032 3V литиевая батарейка.

Для замены батарейки:

  1. Выключите экран и откройте заднюю крышку.
  2. Используйте отвертку, чтобы вынуть батарейку из гнезда.
  3. Вставьте новую батарейку в гнездо.
  4. Закройте заднюю крышку.
  5. Присоедините USB – клавиатуру на панели.
  6. После перезагрузкм панели, введите [Delete], для доступа к окну настроек.
  7. В окне настроек выберите [CMOS Feature] для настройки времени и даты.
  8. Перейдите [Load optimized default] => нажмите «yes» =>затем «Enter» => нажмите F10 для

Сохранения настроек.

faq40 02

Правильный способ установки новой батарейки

Примечания:

  1. До установки батарейки в панелях MT8000i сохраните данные рецептов, используя ProjectManager
  2. Напряжение батарейки (Reading Battery Voltage) в EasyBuilder Pro можно прочитать в LW9008 (в формате 32бит с плавающей запятой).

Если напряжение меньше 2.8 В, необходимо заменить батарейку.
