В промышленных приложениях 7-дюймовые HMI уже давно пользуются популярностью. Однако по мере ускорения развития Индустрии 4.0 даже компактные машины должны обрабатывать более сложные данные на месте и поддерживать беспроводное подключение.
Чтобы удовлетворить эти меняющиеся требования, Weintek представляет свою новую флагманскую 7-дюймовую модель cMT X Advanced — cMT3072XH3. Оснащенный высокопроизводительным процессором и широкими возможностями ввода-вывода, это также первый 7-дюймовый HMI, поддерживающий модуль расширения WiFi M02, устанавливающий новый стандарт возможностей.
Разработанный для автоматизированных предприятий, движущихся к цифровой трансформации, cMT3072XH3 сочетает в себе гибкую проводку, мощные программные функции и широкую поддержку промышленных протоколов. Этот HMI обеспечивает бесшовное соединение заводских устройств OT с ИТ и облачными системами, что делает его идеальным для кроссплатформенной интеграции.

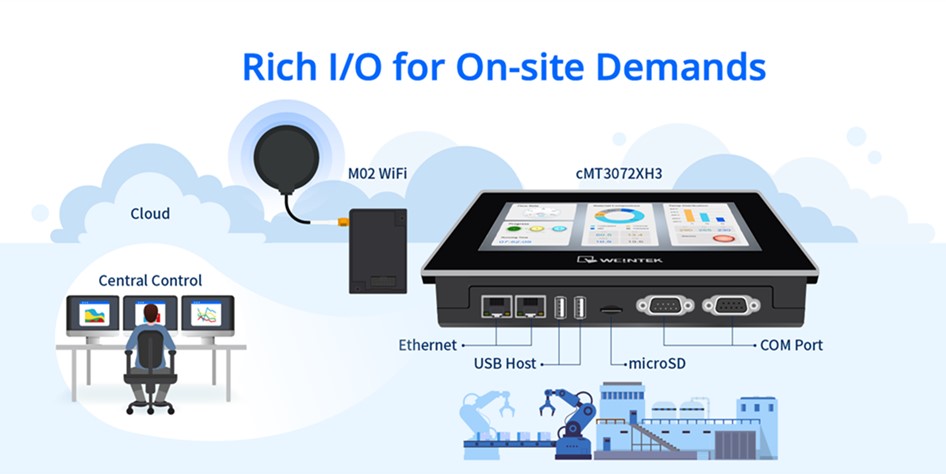

Широкие возможности ввода-вывода и WiFi для интеграции полевых устройств
cMT3072XH3 Вводит возможности модуля расширения WiFi M02 в класс 7-дюймовых HMI, обеспечивая беспроводную передачу данных на месте и значительно упрощая прокладку проводов в проектах модернизации или в особых условиях. Оснащенный универсальными возможностями ввода/вывода, включая два порта Ethernet, два последовательных порта, два порта USB Host и расширение с помощью карты microSD, он упрощает доступ к данным и системную интеграцию, делая cMT3072XH3 мощным коммуникационным мостом на заводе.
Полные возможности обработки данных IIoT для внешних платформ
Как усовершенствованная модель HMI, cMT3072XH3 полностью раскрывает функциональность EasyBuilder Pro и поддерживает активацию сервисов Weincloud и CODESYS. Без добавления дополнительного оборудования HMI становится центральным локальным центром обработки данных, обеспечивая ключевые преимущества:
●Широкая поддержка протоколов IIoT
Поддерживает OPC UA Server, Modbus и другие протоколы, обеспечивая безопасный и высокоскоростной обмен данными с ИТ-системами, такими как SCADA и ERP.
● Интеграция с базами данных SQL
Синхронизирует исторические данные и журналы аварийных сигналов с внешними базами данных SQL для анализа больших данных и отслеживания производства.
● Подключение к облаку MQTT
Бесшовная интеграция с основными облачными платформами, включая AWS IoT и Azure IoT Hub, позволяющая локально подключать данные к облаку в режиме реального времени с высоким уровнем безопасности.
Универсальная производительность промышленного класса
Вместе с мощной программной экосистемой, cMT3072XH3 разработан с использованием надежного промышленного оборудования как внутри, так и снаружи. Он оснащен четырехъядерным процессором, 4 ГБ флэш-памяти и 1 ГБ оперативной памяти, что обеспечивает плавную работу даже при обработке больших объемов данных или одновременной работе с несколькими протоколами связи.
Для работы в суровых условиях покрытие печатной платы обеспечивает дополнительную защиту, гарантируя стабильную работу на высоте до 3000 метров. Резистивная передняя панель соответствует классам защиты NEMA 4 и IP66, эффективно защищая от воды и пыли и продлевая срок службы. Сертифицированный по стандартам CE и UL, cMT3072XH3 обеспечивает надежное, признанное на международном уровне качество.
Основные характеристики cMT3072XH3
cMT3072XH3   | ||
| Дисплей | 7” WVA (Wide Viewing Angle) | |
| Разрешение | 1024 × 600 | |
| Сенсорная панель | 4-проводной резистивный тип | |
| Процессор | Четырехъядерный RISC-процессор | |
| FLASH/RAM | 4 ГБ / 1 ГБ | |
| Слот для SD-карты | microSD × 1 | |
| USB-хост | USB 2.0 × 2 | |
| Ethernet | LAN 1: 10/100 Base-T × 1 LAN 2: 10/100 Base-T × 1 | |
| COM-порт | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W Con.B: COM1 RS-232 4W, COM3 RS-232 2W | |
| Покрытие печатных плат | Есть | |
| Корпус | Пластик | |
| Габариты Ш×В×Гм | 200.3 × 146.3 × 36 мм | |
| Вырез в панели | 192 × 138 мм | |
| Монтаж | Панельное крепление | |
| Защита | Передняя панель соответствует стандартам UL Type 4X (только для использования внутри помещений) / NEMA4 / IP66 | |
| Рабочая температура | 0° ~ 55°C (32° ~ 131°F) | |
| Высота | 3,000 м | |
| Сертификат | Маркировка CE, внесено в список cULus | |
| Программное обеспечение | EasyBuilder Pro | Версия 6.10.01 или более поздняя |
| Weincloud | EasyAccess 2.0 (Опционально), Dashboard (Опционально) | |
| CODESYS® | Опционально | |
