Weintek официально представляет EasyBuilder X — новое поколение программного обеспечения для разработки визуализации и программирования HMI. Новая платформа создана с учетом современных требований к промышленной автоматизации и позволяет инженерам разрабатывать более гибкие, масштабируемые и удобные в обслуживании проекты.
EasyBuilder X объединяет объектно-ориентированный подход, модульную архитектуру, расширенные структуры данных и современный интерфейс разработки. Особенно актуальным решение становится для крупных и сложных HMI-проектов, которые предполагают дальнейшее расширение, повторное использование готовых компонентов и работу нескольких специалистов.
Что нового в EasyBuilder X?
Традиционные HMI-проекты часто строятся вокруг прямой связи объектов визуализации с адресами PLC. Такой подход хорошо подходит для небольших систем, однако при увеличении проекта усложняется его обслуживание, масштабирование и внесение изменений.
EasyBuilder X предлагает другой подход:
- объекты становятся основными элементами проекта;
- данные отделяются от физических адресов PLC;
- часто используемые элементы можно создавать и повторно использовать;
- переменные становятся центральным элементом архитектуры данных;
- ресурсы проекта объединяются в едином рабочем пространстве.
В результате разработка HMI становится более структурированной и удобной для дальнейшего сопровождения.
Объектно-ориентированный дизайн
Одной из ключевых особенностей EasyBuilder X является Object-Oriented Design — объектно-ориентированный подход к разработке HMI.
Вместо построения проекта исключительно из отдельных графических элементов инженеры могут использовать объекты как самостоятельные строительные блоки системы. Каждый объект имеет собственные: свойства; события; методы. Это позволяет определять не только внешний вид элемента, но и его поведение.
 |  |  |
| Cвойства | Cобытия | Методы |
| Свойства определяют внешний вид и данные объекта. Например, для кнопки можно задать: значение; цвет; размер; положение; текст; другие параметры отображения. | События определяют, когда объект должен реагировать на изменение своего состояния. Например, изменение состояния кнопки может автоматически запускать определенное действие или последовательность операций. | Методы определяют действия, которые объект способен выполнять. Например: получение фокуса ввода; переключение состояния; выполнение управляющей операции; запуск определенного процесса. |
Такой подход делает взаимодействие между элементами более понятным и уменьшает необходимость постоянно обмениваться информацией через общие адреса PLC.
Custom Models и Custom Widgets
Для крупных проектов особенно полезной функцией становятся Custom Models и Custom Widgets.
Часто используемые экраны, элементы интерфейса и логику взаимодействия можно объединять в готовые компоненты и повторно использовать в разных частях проекта. Например, если в системе несколько десятков одинаковых насосов, клапанов, двигателей или технологических узлов, инженеру не обязательно создавать интерфейс каждого элемента с нуля. Можно разработать универсальный компонент один раз, а затем использовать его многократно. Это дает сразу несколько преимуществ:
- Быстрее разработка — готовые компоненты можно повторно использовать.
- Проще масштабирование — добавление новых объектов не требует создания всей логики заново.
- Удобнее обслуживание — изменения в типовом компоненте значительно проще распространять по проекту.
- Единый стиль интерфейса — все одинаковые технологические элементы могут иметь одинаковую визуализацию и логику работы.
Архитектура данных на основе переменных

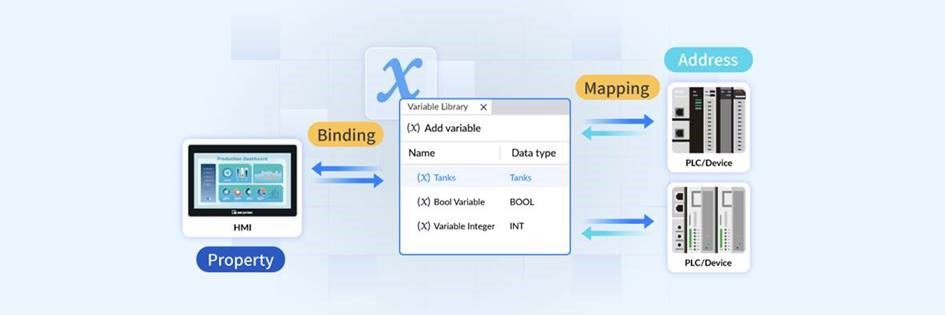

Еще одно важное изменение в EasyBuilder X — переход к Variable-Centric Design, то есть архитектуре, в центре которой находятся переменные. В традиционном подходе объект HMI может быть непосредственно связан с конкретным адресом PLC. EasyBuilder X разделяет эти элементы:
HMI-объект → Переменная → Адрес PLC
Объект визуализации работает с переменной, а уже переменная связана с реальным адресом устройства. Это позволяет отделить логику интерфейса от физической структуры PLC.
Почему это важно?
Представим проект, в котором адреса PLC изменились из-за модернизации контроллера. При прямой адресации инженеру пришлось бы проверять множество объектов HMI и изменять их привязки. При использовании переменных архитектура становится значительно гибче: достаточно изменить соответствие переменной и адреса PLC, не перестраивая саму логику визуализации. Такой подход особенно полезен для крупных проектов и систем, которые регулярно модернизируются.
Расширенные типы данных
EasyBuilder X предоставляет более гибкую работу с данными. Data Types определяют структуру и характеристики переменных.
Поддерживаются:
- базовые типы данных — INT, REAL, BOOL и другие;
- встроенные типы данных — например, Color и Range;
- пользовательские структурированные типы данных.
Пользовательские структуры позволяют объединять несколько связанных параметров в единый объект данных.
В больших проектах количество переменных и типов данных может быстро увеличиваться. Для решения этой задачи EasyBuilder X вводит Namespaces. Пространства имен позволяют логически организовать переменные и типы данных, разделяя их по функциональным блокам или технологическим установкам. Это помогает избежать хаоса в больших проектах и делает структуру данных более понятной для инженеров.

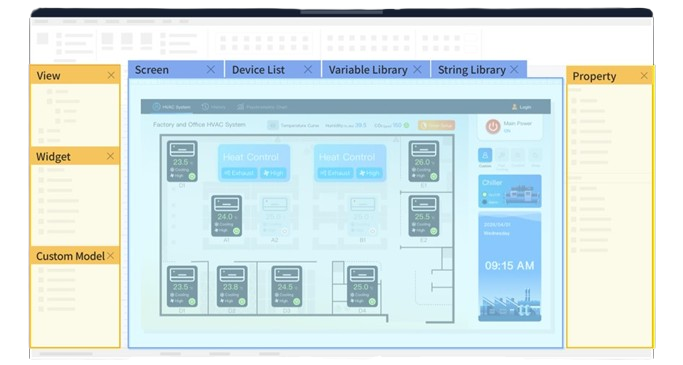

Новое рабочее пространство EasyBuilder X
Weintek также полностью переработала интерфейс разработки. Новое рабочее пространство обеспечивает более удобный доступ к часто используемым функциям через боковую панель. При этом инженеру не нужно постоянно открывать и закрывать отдельные окна для настройки различных элементов проекта. Центральная область рабочего пространства теперь используется не только для разработки экранов HMI.
В виде отдельных вкладок можно открыть: HMI Screen Design; Device List; Variable Library; String Library; другие ресурсы проекта. Таким образом, разработка экранов и настройка ресурсов выполняются в едином рабочем пространстве. Это делает процесс разработки более последовательным и позволяет инженеру сосредоточиться на проекте, не переключаясь постоянно между многочисленными окнами.
Для каких проектов подойдет EasyBuilder X?
EasyBuilder X в первую очередь ориентирован на современные и масштабируемые системы автоматизации.
Программное обеспечение особенно интересно для:
- производственных линий;
- автоматизированных технологических установок;
- машин и оборудования;
- систем управления;
- комплексных SCADA/HMI-решений;
- крупных проектов с большим количеством экранов;
- проектов, которые предполагают дальнейшее расширение;
- командной разработки и длительного сопровождения.
Для небольшого проекта традиционный EasyBuilder Pro по-прежнему может оставаться удобным инструментом. Однако при создании масштабной системы преимущества новой архитектуры EasyBuilder X становятся особенно заметными.
На данный момент EasyBuilder X поддерживает следующие модели серии cMT X.
| cMT X Advanced | cMT X Standard | cMT X Headless |
| cMT3072XH2 cMT3072XH3 cMT3072XHT cMT3072XHT (L) cMT3072XP cMT3092X cMT3102X cMT3102X (R) cMT3108XH cMT3108XP cMT3152X cMT3162X cMT3218XP | cMT2102X cMT2108X2 cMT2128X cMT2158X cMT2166X cMT2168X | cMT-FHDX-820 cMT-SVRX-820/822 |
Список поддерживаемых моделей будет расширяться. Перед началом нового проекта рекомендуется уточнить актуальную информацию.
EasyBuilder X — следующий шаг в развитии HMI
EasyBuilder X — это не просто обновленный графический интерфейс программы. Weintek меняет сам подход к созданию HMI-проектов. Объектно-ориентированная архитектура, Custom Widgets, переменная модель данных, структурированные типы, Namespaces и единое рабочее пространство позволяют создавать проекты, которые проще разрабатывать, расширять, модернизировать и обслуживать. Для инженеров по автоматизации это особенно важно при реализации крупных проектов, где HMI должен быть не просто визуальным интерфейсом, а полноценной частью архитектуры системы управления.
EasyBuilder X — создавайте HMI-проекты нового поколения вместе с Weintek.
